1.1 簡介

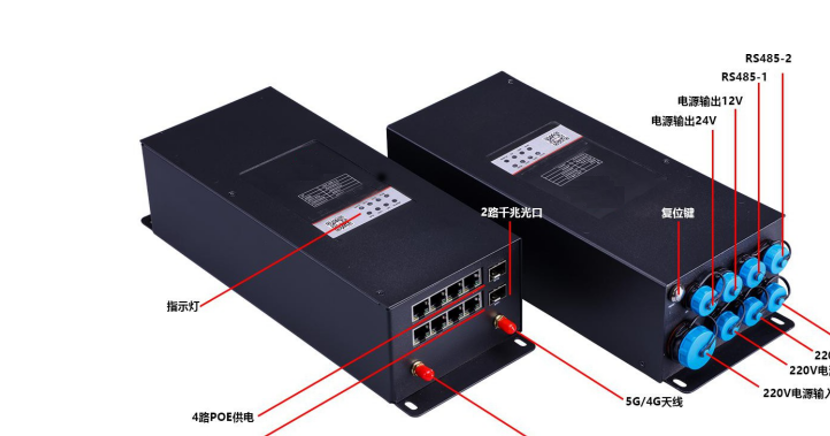

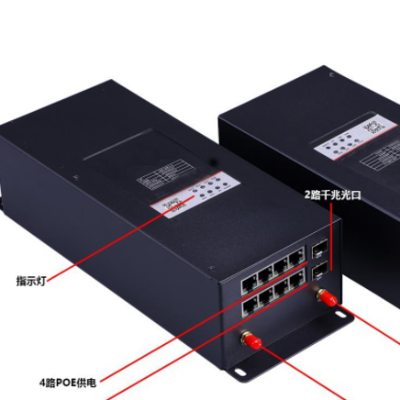

PNT-1001 是一款專為智慧燈桿打造的4合一多功能網關 , 集成了2路燈控, 4個回路控 制, 48vPOE供電 ,12v5A的直流供電 ,2光8電千兆管理型交換機 ,1個WAN口, 支持4G路由,3個485串口, 還可以支持WIFI功能。
1.2 主要功能
1) 2路燈控
2) 具有標準的單燈調光接口,標準 DC0-10V 調光方式輸出;
3) 具有遙控、遙測、遙信功能,實施遠程設置及遠程升級功能;
4) 電壓、電流、功率等電參數測量功能;
5) 開關燈狀態報告、開關燈狀態異常報警、通訊異常報警等功能;
6) 使用MQTT通訊方式, 便于各種平臺對接 ;
7) 8口千兆(8電2光)POE網絡交換機板(管理型) ;
8) 工業級雙路RS485 4G路由DTU ;
9) 是一款工業物聯網高速路由DTU,兼容4G/3.5G/3G/2.5G網路,功能配置齊全、 VPN鏈接、工業級防護、寬溫、寬電壓設計 ;
10) 采用高性能的工業級32位通信處理器和工業級無線4G模塊,以嵌入式實時操作系統為 軟件支撐平臺,同時提供雙路RS485、以太網LAN ,以太網WAN以及WiFi接口,可同 時連接串口設備、以太網設備和WiFi設備,實現數據透明傳輸和路由功能。
1.3 路由主板規格參數
硬件:
1.CPU :MT7628,DDR2 128M ,FLASH :8M
2.無線 WIFI 2T2R ,300M ,RF:15DBm
3.有線網口, 1WAN/LAN +1 LAN
4.復位鍵. LED 指示, 6PIN 3.08 端子座.
5.4G 模塊接口,4G 上網功能.
6.雙路 RS485 接口輸出.雙 SIM 卡自動識別.
7.寬電壓電源輸入:7~24V ,1.5A@12V(max).
8.工業級設計. 尺寸: 118*100mm
軟件:
1.支持多種 4G 無線模組,基本做到即插即用, 支持 WIFI AP, STA, AP+ATA 功能. 2.智能防掉線,支持在線檢測, 在線維持, 掉線自動重撥 ,確保設備永遠在線 3.云端遠程后臺管理,遠程升級和遠程配置
4.本地網絡 PHP 瀏覽 ,并可遠程同步
5.支持雙路 RS485 串口 TCP/UDP 透明數據傳輸或者串口 AT 指令傳輸 6.短信控制路由上線下線, 短線通知路由狀態
7.支持 VPN 安全隧道功能,包括 PPTP、 L2TP
8.完整強健的路由器功能,支持多種上網方式:自動分配,指定 IP , PPPoE ,WiFi 中繼
9.支持 IP tables 防火墻 ,各種網絡協議
10.支持串口本地 TFTP、 web 軟件升級
11.支持動態 DDNS :支持花生殼、 88IP 和 dyndns 域名服務商
12 支持 4G 備份網絡, 當有線斷線時無縫切換到 4G 網絡, 并能自動檢測有線恢復.

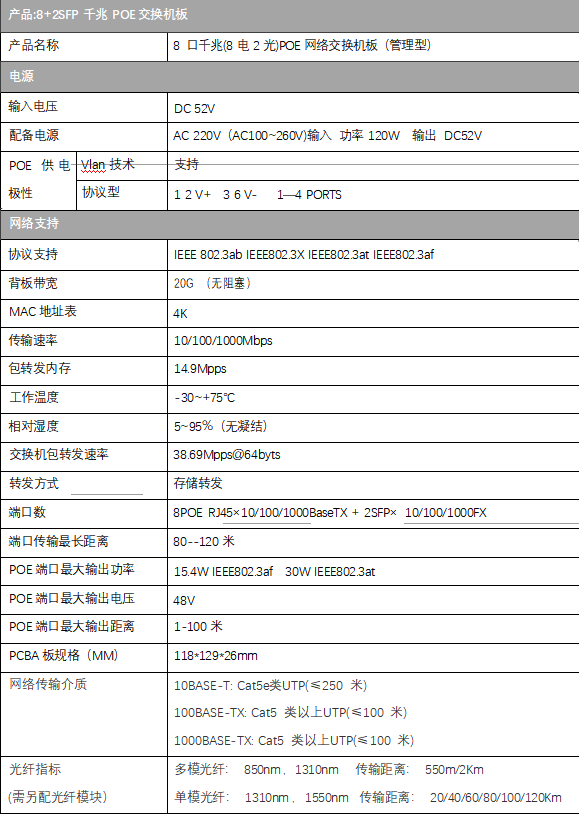

1.4 千兆交換模塊參數
1.5 燈控模塊參數

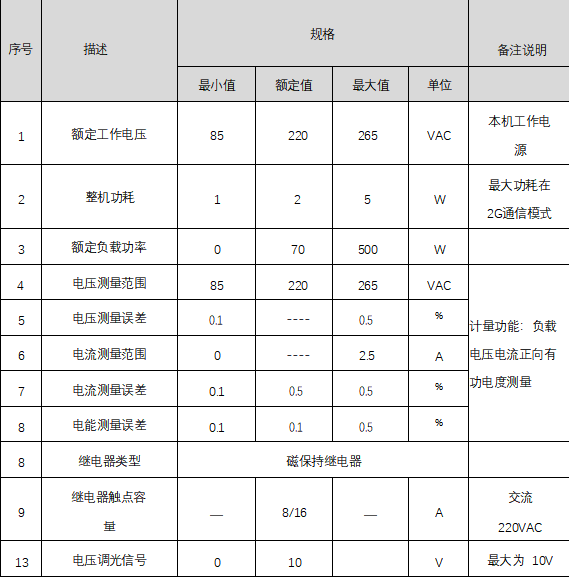

表一: 燈控電氣參數
1.6 燈控模塊CAT.1通信參數

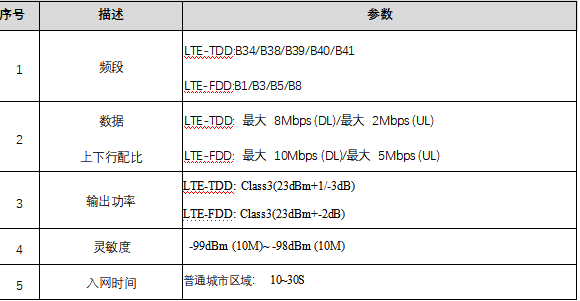

表二:通訊參數
1.7 工作條件

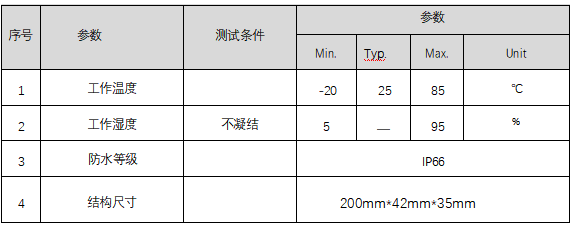

表三: CAT.1燈控工作條件
